Архитектурные чертежи Покровской церкви в селе Высоком

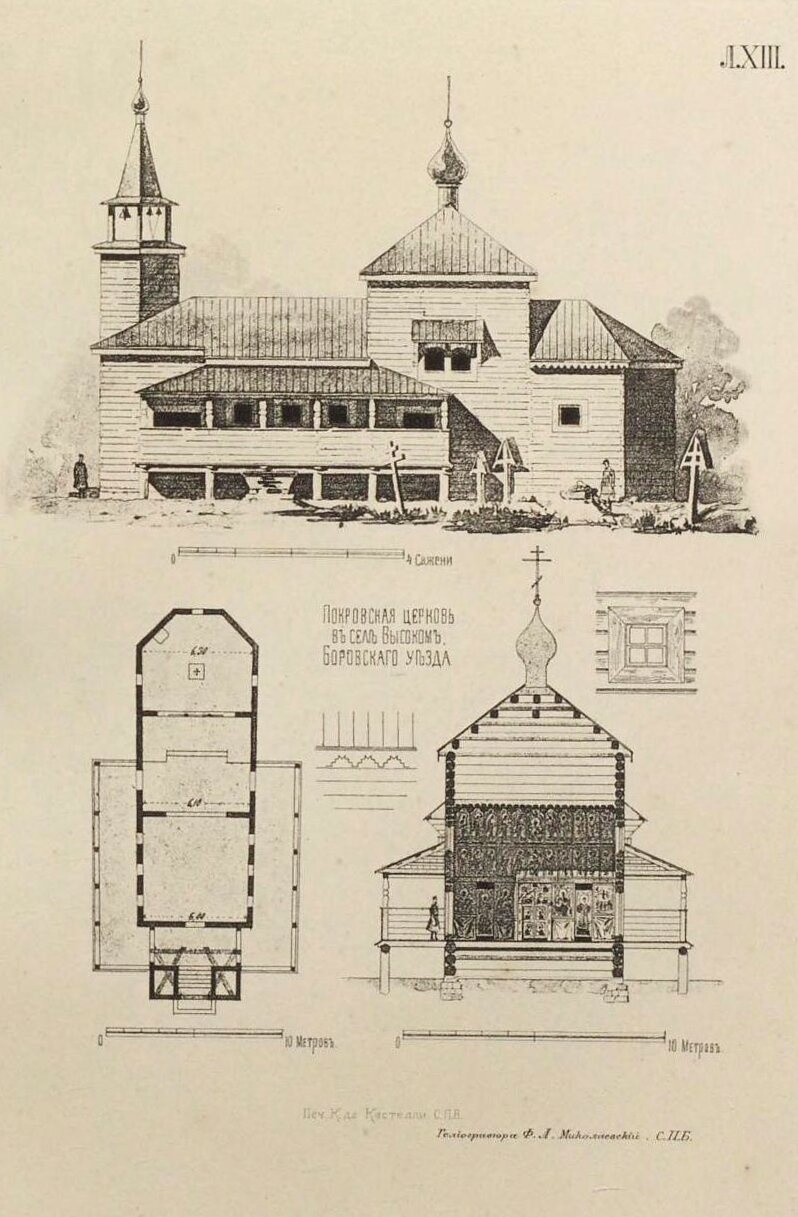

На архивных чертежах представлена Покровская церковь, располагавшаяся в селе Высоком Боровского уезда Калужской губернии. Данный архитектурный проект является ценным историческим документом, запечатлевшим облик утраченного ныне памятника православного деревянного зодчества.

Верхняя часть листа содержит изображение бокового фасада храма. Церковь представляет собой традиционный для русского севера тип ярусного строения «восьмерик на четверике» с высокой шатровой колокольней. Над основным объёмом возвышается крупный луковичный купол, увенчанный православным крестом. Чётко прорисованы детали конструкции: оконные проёмы, кровля, главка и элементы декора, характерные для храмовой архитектуры XVIII столетия. На чертеже условно изображены элементы окружающего ландшафта, включая деревья и намогильные кресты на погосте.

Нижняя часть документа включает два технических чертежа. План церкви демонстрирует внутреннюю layout помещений с указанием точных размеров в метрах. Чертёж позволяет оценить гармоничные пропорции и рациональную организацию пространства, предназначенного для совершения богослужений. Разрез здания подробно раскрывает конструктивные особенности сооружения: высоту потолков, толщину стен, устройство перекрытий и внутреннее строение колокольни.

Покровский храм в селе Высоком является ярким образцом традиционной русской церковной архитектуры, сочетающим функциональность и духовную символику. Эти чертежи служат важным источником для изучения истории православного зодчества на территории Калужского края.
