Архитектурные чертежи Покровской церкви в селе Высоком Боровского уезда

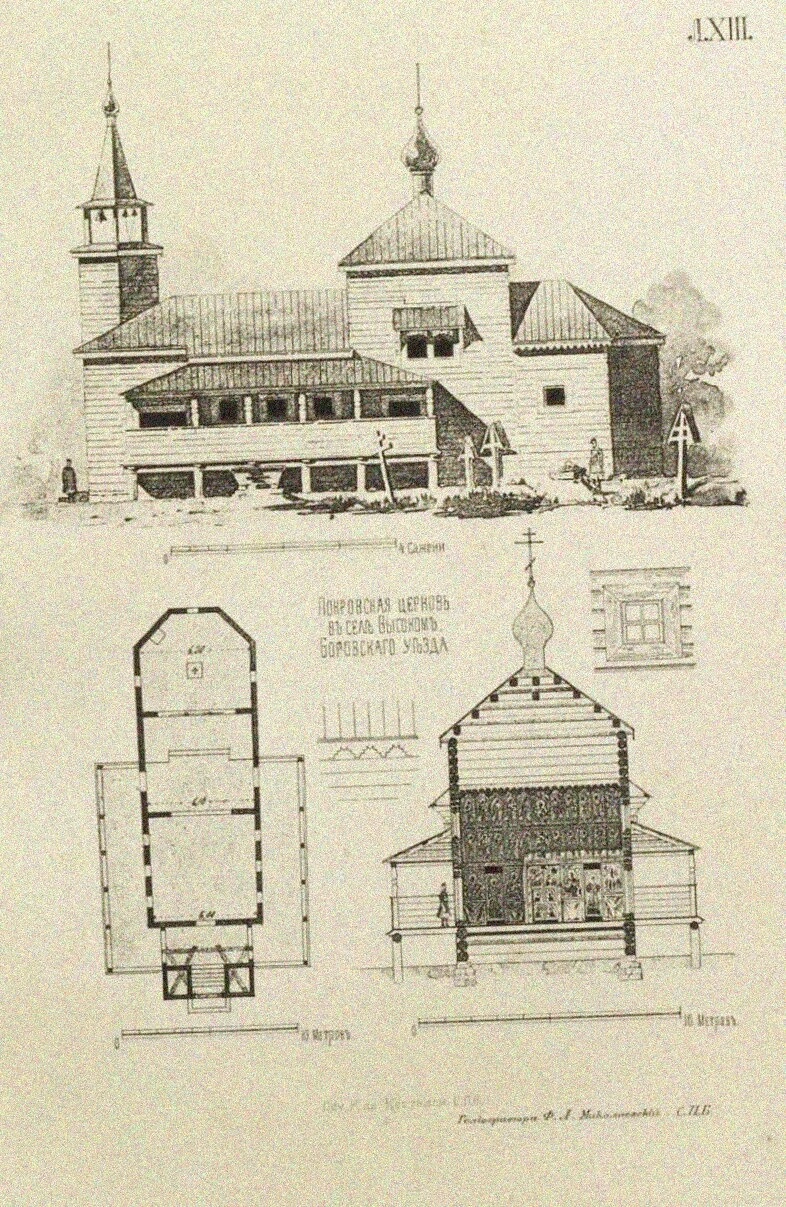

На представленном изображении запечатлены исторические архитектурные чертежи Покровской церкви, располагавшейся в селе Высоком Боровского уезда. Данные документы имеют значительную культурную и историческую ценность, демонстрируя традиции русского деревянного храмового зодчества.

В верхней части композиции изображён боковой фасад деревянной церкви, включающий колокольню и купол. Чётко просматриваются архитектурные элементы: крыльцо, оконные проёмы, детали кровельной конструкции. Для передачи масштаба сооружения рядом с храмом обозначены кресты и стилизованные фигуры прихожан.

Левый нижний сектор содержит план церковного здания, отображающий внутреннюю планировку помещений. На чертеже указаны точные метрические размеры, позволяющие судить о пропорциях и вместительности храма.

Правый нижний фрагмент представляет продольный разрез церковного строения, раскрывающий внутреннее пространство: высоту помещений, предполагаемое расположение иконостаса и других liturgical элементов. Дополнительно показан детализированный чертёж оконного проёма.

На документах присутствуют исторические подписи: полное наименование храма – «Покровская церковь в селе Высоком, Боровского уезда», указания масштаба в саженях и метрах, а также имя гелиогравера Ф.А. Моки ЦИЛЕ. В правом верхнем углу обозначен номер листа «L.XIII», что свидетельствует о систематизации архивных материалов.

Чертежи выполнены с высокой степенью точности и детализации, характерной для профессиональной церковной архитектурной документации конца XIX – начала XX века. Они являются важным источником для изучения истории православной архитектуры Калужской земли и традиций деревянного церковного зодчества центральной России.
