Архитектурный план церкви Иоанна Богослова в Смоленске

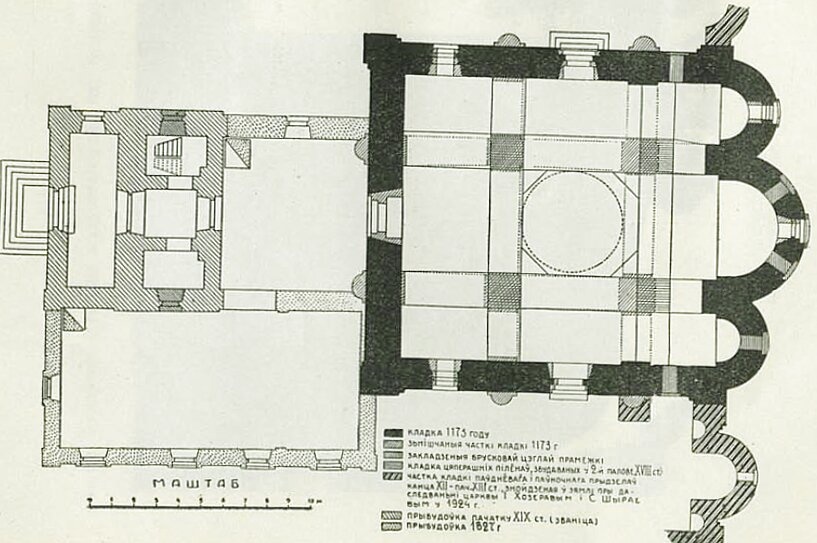

На представленном архитектурном плане изображена церковь Иоанна Богослова в Смоленске — один из трёх сохранившихся храмов домонгольского периода в городе. План, выполненный в чёрно-белой графике, детально отражает различные этапы строительства и реконструкции святыни на протяжении веков.

Основная часть плана, обозначенная тёмной заливкой, соответствует кладке 1175 года. Это время завершения строительства каменного храма, начатого по велению князя Романа Ростиславича в 1173 году. Утраченные фрагменты кладки 1173 года выделены светлой штриховкой, напоминая о первоначальном облике сооружения.

Перекрёстной штриховкой обозначены интервалы, заложенные брусковым кирпичом, — это кладка нынешних пилонов, возведённых в XII веке. Горизонтальная штриховка указывает на части кладки южного и северного приделов, относящихся к концу XII — началу XIII века и обнаруженных в ходе исследований 1924 года.

Пристройки начала XIX века, отмеченные точечной заливкой, включали колокольню и трапезную, которые были уничтожены в годы Великой Отечественной войны. Отдельная пристройка 1827 года показана диагональной штриховкой.

Данный план не только фиксирует архитектурные особенности храма, но и служит ценным историческим документом, иллюстрирующим многовековую жизнь православной святыни. Церковь Иоанна Богослова, пережившая многочисленные перестройки, войны и реставрации, продолжает оставаться действующим храмом и памятником культурного наследия федерального значения.
